Prekės aprašymas:

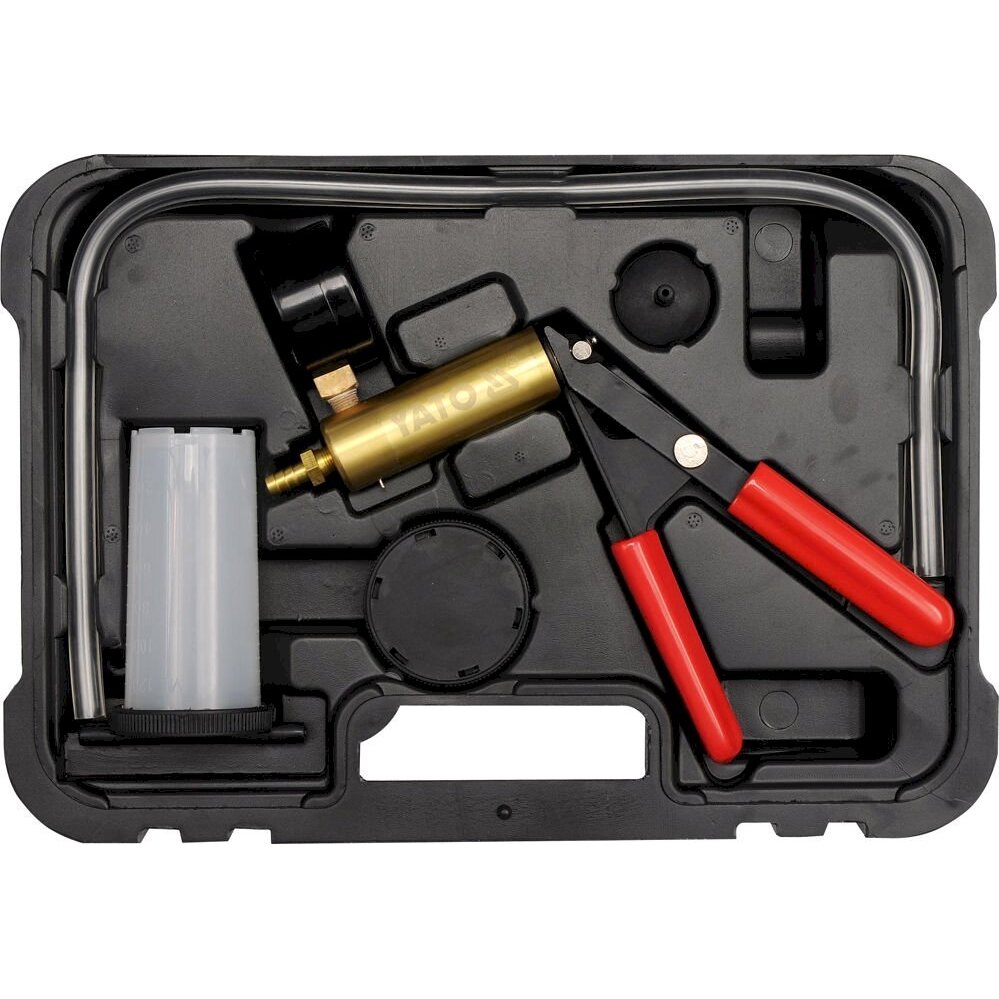

Vakuuminis siurblys – tai daugiafunkcis įrenginys, naudojamas sistemoms automobiliuose ir technikoje diagnozuoti, kurio veikimas pagrįstas slėgiu arba vakuumu. Jame yra priedai, kuriuos galima naudoti beveik bet kuriame variklyje ar sistemoje.

Matavimo diapazonas: nuo -1 iki 0 barų.
Tikslas / taikymas
Naudodami siurblį galite atlikti diagnostiką, be kita ko, šias sistemas ir sistemas:

Kompiuterizuota variklio valdymo įranga:
- barometrinio slėgio jutiklis (BARO)
- PVC sistema
- išmetamųjų dujų recirkuliacija (EGR)
- storos plėvelės slėgio jutikliai (MAP)

Uždegimo valdymo įtaisai:
- neigiamo uždegimo paankstinimas
- delsos vožtuvas: SDV, RCV

Stabdžių sistema:
- klasikiniai stabdžiai
- ABS stabdžiai
- pneumatiniai stabdžiai
- Stabdžių trosai
- stabdžių servo

Kitos sistemos:
- oro kondicionavimas
- kruizo kontrolė
- kuro bakas ir kuro sistema
- vakuuminė durų uždarymo sistema
Naudojimas
Išmetamųjų dujų recirkuliacijos (EGR) sistemos diagnostika
EGR sistemos vožtuvas yra vakuuminio vožtuvo pavyzdys. Jei nėra neigiamo slėgio, vožtuvas uždaromas ir iš jo neišeina išmetamosios dujos. Kai vožtuvas veikia vakuumą, jis atsidaro, todėl išmetamosios dujos gali recirkuliuoti.

Storosios plėvelės slėgio jutiklių (MAP) diagnostika
• Sumontuokite siurblį ir rezervuaro sistemą taip, lyg ištuštinkite stabdžių apkabas, tada prijunkite prie jutiklio vakuuminio jungties.
• Spauskite siurblio rankenėlę, kol rodyklė parodys -0,5 baro. Nustokite siurbti ir stebėkite antgalį, laikykite jį nejudantį. Jei žymeklis juda, MAP jutiklis yra pažeistas.
• Veikimo metu MAP jutiklis siunčia grįžtamojo ryšio signalus į valdymo kompiuterį. Priklausomai nuo vakuumo lygio, signalo dažnis yra nuo 85 Hz iki 160 Hz. Dažnio matavimui reikalingas dažnio matuoklis, jį reikia prijungti pagal jutiklio ir skaitiklio nurodymus.

Stabdžių apkabų nuleidimas.
• Įsitikinkite, kad stabdžių išsiplėtimo bakas yra pripildytas skysčio iki vardinio tūrio.
• Vėdinimas tokia tvarka:
- pagrindinis cilindras, jei jame yra alsavimo vožtuvas
- stabdžių apkabos tvarka nuo artimiausio iki pagrindinio cilindro iki tolimiausio
• Trumpąją žarną prijunkite prie jungties, esančios siurblio bako dangčio apačioje.
• Uždarykite siurblio baką dangteliu.
• Prijunkite ilgas žarnas prie dangtelio jungčių. Vienos iš ilgų žarnų galą prijunkite prie siurblio, o kitą – prie stabdžių apkabos alsavimo vožtuvo (kalamitų). Jei reikia, naudokite adapterį.
• Paspauskite siurblio svirtį 10–15 kartų, kad siurblio bake susidarytų vakuumas.
• Atsukite oro išleidimo vožtuvą 1/4 - 1/2 apsisukimo, kad siurblio bakas būtų pripildytas skysčio iki maždaug 5 cm aukščio. Priveržkite išleidimo vožtuvą.
• Atjunkite siurblio žarną nuo oro išleidimo vožtuvo, spaustuko išleidimo procedūra bus baigta.
• Prieš kartodami išleidimo procedūrą kitame suporte, iš siurblio bako ištuštinkite stabdžių skysčio ir pripildykite stabdžių skysčio lygį stabdžių sistemoje iki vardinio lygio.
Techniniai duomenys
Indekso numeris YT-0673
EAN 5906083906732
Gamintojas Yato
Bendras svoris (kg) 1,4500
Master Carton MC 10
Pal 120
Slėgis [MPa] 0-0,2; 0-0,41
pakuotė BMC
Elementų skaičius [vnt] 16
