TIKRAS RMS gnybtų matuoklis SU AUTOMATINIU DAŽO AC / DC 600A
Automatinis diapazonas: Taip
Dažnio matavimas: 0-10MHz
Kintamosios srovės įtampos matavimas: 0-600V + Tikrasis RMS
DC įtampos matavimas: 0-600V
Talpos matavimas: 0-60mF
Atsparumo matavimas: 0-60MΩ
Temperatūros matavimas: nuo -30 iki 1000 °C
Kintamoji srovė: 0–600 A + tikroji RMS
Pastovi srovė: 0-600A
Tęstinumo testas: TAIP
Diodo testas: TAIP
Prekės aprašymas

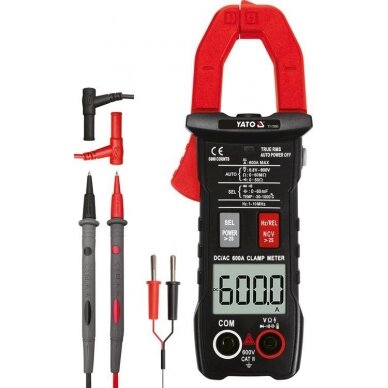

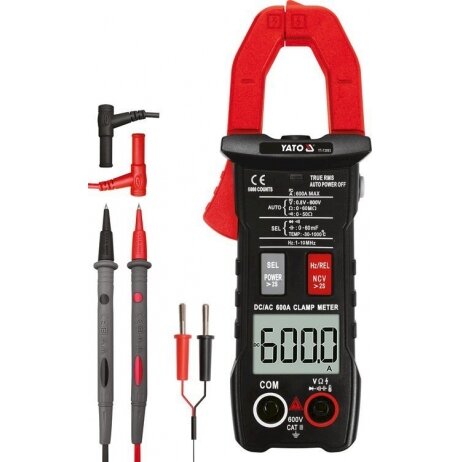

Universalus gnybtų matuoklis YT-73093 su automatiniu kiekvieno matavimo diapazonu leidžia atlikti pagrindinius ir išplėstinius elektros dydžių matavimus. Skaitiklis turi matavimo spaustukus, kurie leidžia išmatuoti nuolatinės ir kintamos srovės intensyvumą viename laidininke naudojant įmontuotą HALL jutiklį. Matavimas vyksta neatjungiant grandinės ar atjungiant jos nuo maitinimo šaltinio ir leidžia išmatuoti daug didesnę srovę nei naudojant įprastinius elektros skaitiklius.

PAGRINDINIAI MATAVIMAI

Kintamosios srovės įtampos matavimas: kintamosios srovės 0–600 V, TIKROJI RMS
Nuolatinės įtampos matavimas: DC 0-600V
Kintamosios srovės matavimas: kintamoji srovė 0–600 A, TIKROJI RMS
nuolatinės srovės matavimas: nuolatinė srovė 0-600A
varžos matavimas: 0-60MΩ
diodo testas: IF 5mA, UR 3V
tęstinumo testas: 0-50Ω
PAPILDOMI MATAVIMAI
kondensatoriaus talpos matavimas: 0-60mF
dažnio matavimas: 0-10Mhz
temperatūros matavimas: nuo -30 iki 1000 °C
bekontaktis kintamosios įtampos aptikimas: NCV
MATAVIMO TIKSLUMAS

Kintamosios srovės matavimo tikslumo nustatymo pavyzdys. Skaičiavimas matavimo rezultatui: 30A

Šio diapazono matuoklio YT-73093 matavimo tikslumas yra: ± (2,0 % + 30), skiriamoji geba 0,01 A
matavimo paklaidos formulės skaičiavimas: (matavimo rezultatas x 2%) + 30 x skiriamoji geba
skaičiavimas: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A
Tikrasis rezultatas su matavimo paklaida indikacijai 30A = 30 ± 0,90A.

rezultatas, atsižvelgiant į matavimo paklaidą kintamosios srovės įtampos matavimo indikacijai: 235V = 235 ± 4,175V
rezultatas, atsižvelgiant į nuolatinės įtampos matavimo indikacijos matavimo paklaidą: 12V = 12 ± 0,09V
Lentelę su konkretaus matavimo skiriamąja geba ir tikslumu galite rasti vartotojo vadove.

ĮSTATYTOS FUNKCIJOS

TRUE RMS – skaitiklis su šia funkcija apskaičiuoja tikrąją efektyviąją kintamosios srovės įtampos ir srovės vertę tiek sinusoidinėms, tiek nesinusinėms bangų formoms. Įrenginys pirmiausia išmatuoja tikrąją sinusinės bangos vertę keliais laiko intervalais → tada matavimo rezultatus suskaido į kvadratą → juos susumuoja → apskaičiuoja vidurkį → ir galiausiai vidutinis rezultatas paima kvadratinę šaknį. Matavimo rezultatas yra reali RMS įtampa / srovė, net ir deformuotai sinusinei ar kvadratinei bangai.
NCV - bekontaktis kintamosios įtampos aptikimas indukcijos metodu. Skaitiklis aptinka įtampos buvimą izoliuotame laidininke, taip pat gali nurodyti fazinį laidininką
AUTO - automatinis matavimo diapazono reguliavimas. Jei matuojate nežinomas reikšmes naudodami rankinio rato diapazoną, atlikite matavimus nuosekliai nuo didžiausio diapazono iki diapazono, duodančio tiksliausią rezultatą – kitaip rizikuojate sugadinti įrenginį. Tačiau multimetrui su AUTO funkcija pakanka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
DUOMENŲ LAIKYMAS – šiuo metu išmatuotos vertės įrašymas ekrane
PEAK HOLD – didžiausios išmatuotos vertės išlaikymas ekrane naudojant matavimo zondus
INRUSH srovė – įsijungimo srovės matavimas naudojant matavimo spaustukus. Skaitiklis išmatuos srovę per 100 ms nuo įrenginio paleidimo
PAPILDOMA INFORMACIJA

LCD ekranas, maksimalus rodomas rezultatas: 6000
ekrano apšvietimas ir spaustuko matavimo laukas
automatinis diodo testo perjungimas atliekant tęstinumo testą, kai grandinės varža mažesnė nei 50 Ω (nėra galimybės nustatyti skaitiklio tik diodo bandymui)
akustinis signalas grandinės tęstinumo bandyme, ar varža mažesnė nei 50 Ω
Spaustuvas atsidaro iki 25 mm ir leidžia išmatuoti vieną laidininką, kurio didžiausias skersmuo 25 mm
14,5 cm ilgio matavimo zondai
kabelio ilgis su zondais: 97 cm
vielos skersmuo su izoliacija: 3,5 mm
dangtelis yra komplektacijoje
konstrukcija su apsauga nuo perkrovos
automatinis skaitiklio išjungimas po 15 minučių neveikimo
galimybė išjungti automatinį įrenginio išjungimo režimą
išsikrovusio akumuliatoriaus indikatorius
maitinimas: dvi 1,5V (AAA) baterijos

Srovės matavimas su spaustukais atliekamas tik vienam laidininkui, vienam laidininkui. Užspaudus spaustuką ant kelių gyslų kabelio, neatskiriant vienos šerdies, bus rodomas neteisingas rezultatas arba nulinis srovės srautas.

Parametrai
Automatinis diapazonas: TAIP
Dažnio matavimas: 0-10Mhz
Kintamosios srovės įtampos matavimas: 0-600V + Tikrasis RMS
DC įtampos matavimas: 0-600V
Talpos matavimas: 0-60mF
Atsparumo matavimas: 0-60MΩ
Temperatūros matavimas: nuo -30 iki 1000 °C
Kintamoji srovė: 0–600 A + tikroji RMS
Pastovi srovė: 0-600A
Tęstinumo testas: TAIP
Diodo testas: TAIP
